QX4054 是一款完整的單節鋰離子電池恒流恒壓線性充電控制器，只需要極少的外接元件，便能適用于便攜式產品的應用，而且QX4054 是專門為USB電源充電而設計的
QX4054根據電池電壓的不同可分別有涓流充電，恒流充電和恒壓充電等三種充電模式。涓流充電模式的充電電流為滿充電電流的1/10；恒流充電模式的充電電流為滿充電電流；恒壓充電模式的充電電壓被固定在4.2V，在電池電壓達到滿電量電壓并且充電電流降至滿充電電流的1/10時，QX4054將自動停止充電。滿充電電流是通過一個外接電阻來設定的。
QX4054還內置了睡眠模式、關斷模式、充電電流監測、過壓保護、過熱保護、自動再充電、工作狀態指示等功能。

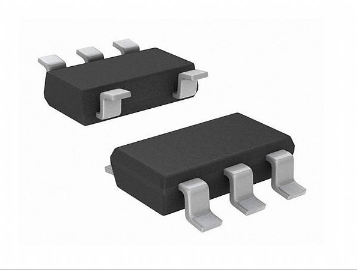

QX4054采用SOT-23-5封裝。
Ø 電源電壓：4.5 V~6.0V
Ø 可編程充電電流：最高700mA
Ø 預設4.2V充電電壓的精度：±1%
Ø 涓流充電閾值電壓：2.9V
Ø 過熱保護：保證快速而安全的充電
Ø 軟啟動：有效限制沖擊電流
Ø 無需外接MOS管、感應電阻和二極管
Ø 可從USB口直接給電池充電
